电缆桥架配件参数及防火技术允许值
防火桥架配件参数及防火技术允许值
1、金属电缆桥架及其支架和引入或引出的金属电缆导管***须接地（PE）或接零（PEN）可靠，且***须符合下列规定：
a.金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；
b.非镀锌电缆桥架间连接板的两端跨接接地线，接地线***小允许截面积不小于 4 mm2。
c.镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于 2 个有防松螺帽或防松垫圈的连接固定螺栓。
2、电缆桥架安装应符合下列规定：
a.直线段钢制电缆桥架长度超过 30m、铝合金或玻璃钢制电缆桥架长度超过15m 设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；
b.电缆桥架转弯处的弯曲半径，不小于桥架内电缆***小允许弯曲半径，电缆***小允许弯曲半径见下表；
e.电缆桥架敷设在易燃、易爆气体管道和热力管道的下方，当设计无要求时，与管道的***小净距，符合下表的规定：
3、电缆的首端、末端和分支处应设标志牌。
4、桥架内电缆敷设应符合下列规定：
a.大于 45 度倾斜敷设的电缆每隔 2m 处设固点；
b.电缆出入电缆沟、竖井、建筑物、柜（盘）、台处以及管子管口处等做密封处理；
c.电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
d.电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔 5-10m 处设固定点；敷设于垂直电缆桥架内的电缆固定间距，不大于下表的规定。
1、金属电缆桥架及其支架和引入或引出的金属电缆导管***须接地（PE）或接零（PEN）可靠，且***须符合下列规定：
a.金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；
b.非镀锌电缆桥架间连接板的两端跨接接地线，接地线***小允许截面积不小于 4 mm2。
c.镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于 2 个有防松螺帽或防松垫圈的连接固定螺栓。
2、电缆桥架安装应符合下列规定：
a.直线段钢制电缆桥架长度超过 30m、铝合金或玻璃钢制电缆桥架长度超过15m 设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；
b.电缆桥架转弯处的弯曲半径，不小于桥架内电缆***小允许弯曲半径，电缆***小允许弯曲半径见下表；

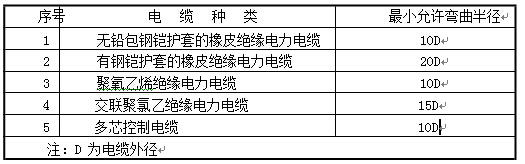

电缆***小允许弯曲半径
c.当设计无要求，电缆桥架水平安装的支架间距为1.5-3m，垂直安装的支架间距不大于2m。
d.桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施。e.电缆桥架敷设在易燃、易爆气体管道和热力管道的下方，当设计无要求时，与管道的***小净距，符合下表的规定：

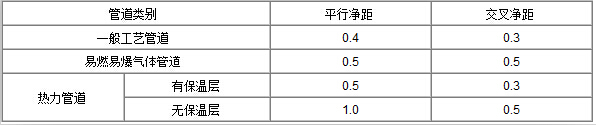

与管道的***小净距( m )
f.敷设在竖井内和穿越不同防火区的电缆桥架，按设计要求位置，有防火隔堵措施。
g.支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。3、电缆的首端、末端和分支处应设标志牌。
4、桥架内电缆敷设应符合下列规定：
a.大于 45 度倾斜敷设的电缆每隔 2m 处设固点；
b.电缆出入电缆沟、竖井、建筑物、柜（盘）、台处以及管子管口处等做密封处理；
c.电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
d.电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔 5-10m 处设固定点；敷设于垂直电缆桥架内的电缆固定间距，不大于下表的规定。
电缆固定点的间距(mm)
